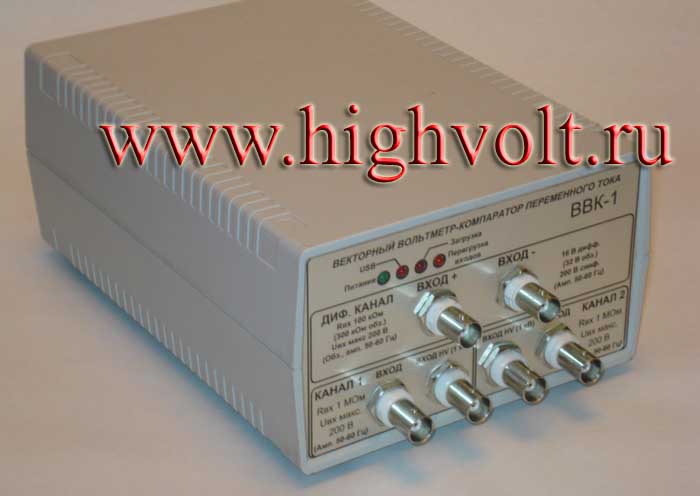

Векторный вольтметр-компаратор ВВК-1 предназначен для использования как в качестве простого трехканального вольтметра переменного (и постоянного - опция) напряжения частотой 50-60 Гц, так и в качестве векторного вольтметра (т.е. прибора измеряющего одновременно и величину и фазу каждого из входных напряжений) и прибора сравнения (компаратора) напряжений.
Прибор ориентирован на использование совместно с компьютером. Подключение к компьютеру производится по стандартному интерфейсу USB2, для работы с прибором может использоваться любой стандартный компьютер (в т.ч. ноутбук и т.п.).
Наименование характеристики |
Значение |
Примечание |
Диапазон входных напряжений основных входов каналов 1 и 2, В, разбиваемый на поддиапазоны (пределы измерений) Uп, В |
От 0.1 до 200
0.4;1;2; 4;10;20; 40;100; 200 |
Максимальное значение Амплитудное значение |
Диапазон разностных входных напряжений (между входами «+» и «-» дифференциального канала), В, разбиваемый на поддиапазоны (пределы измерений) Uп, В |
От 0.01 до 200
0.2; 2; 20; 200 |
Максимальное значение Амплитудное значение |
Диапазон синфазных напряжений между входами «+» и «-» дифференциального канала и корпусом прибора, В |
200
|
Амплитудное значение |
Предел допускаемой основной погрешности измерений амплитуды или RMS входного напряжения, % |
0,05+(Uп/ Uд-1) |
Каналы 1 и 2 |
Предел допускаемой основной погрешности измерений амплитуды или RMS входного напряжения, % |
0,1+(Uп/ Uд-1) |
Дифференциальный канал |
Предел допускаемой основной погрешности измерений разностей амплитуд или RMS входных напряжений при использовании дифференциального канала на младшем диапазоне чувствительности, % |
0,005+(Uп/ Uд-1) |
Дифференциальный канал |
Предел допускаемой основной погрешности измерений амплитуд гармонических составляющих входного напряжения (2 – 40 гармоники) |
0,05+(Uп/ Uд-1) |
|
Предел допускаемой основной погрешности измерения относительной амплитуды гармоники, % |
менее 0.01 (типовое значение порядка 0.002). |
Каналы 1 и 2 |
Диапазон частот основной гармоники входного напряжения, Гц |
От 45 до 55 |
Для всех каналов |
Предел допускаемой основной погрешности измерений частоты основной гармоники входного напряжения, % |
10 -2 |
|
Диапазон измерений угла фазового сдвига входных напряжений входов 1 и 2, рад |
От - p до p |
|
Предел допускаемой основной погрешности измерений угла фазового сдвига входных напряжений входов 1 и 2, рад |
1•10-4
|
Зависит от одинаковости диапазонов – указать отдельно |
Предел допускаемой основной погрешности измерений угла фазового сдвига входных напряжений входов 1 и 2 при использовании дифференциального канала на младшем диапазоне, рад Уточнить диапазоны основных входов |
1•10-5 |
Дифференциальный канал |
Входное сопротивление основных входов каналов 1 и 2, кОм, не менее |
1000 ± 2% |
Точные значения приводятся в паспорте прибора |
Входное сопротивление высоковольтных входов каналов 1 и 2, кОм, не менее |
4000 |
Точные значения приводятся в паспорте прибора |
Входное сопротивление входов «+» и «-» дифференциального канала, кОм, не менее |
1000 ± 2% |
Точные значения приводятся в паспорте прибора |
Габаритные размеры ДхШхВ, мм, не более |
|
Измерительный блок |
Масса, кг, не более |
|
Измерительный блок |
Потребляемая мощность, ВА, не более |
12 (12В, 1А) |
Измерительный блок |
