Образцовые меры емкости.
Наше предприятие уже на протяжении многих лет предлагает на рынке высоковольтные образцовые меры емкости собственной разработки. Наш коллектив занимается проектированием и выпуском элегазовых (SF6) образцовых конденсаторов более десяти лет. Все наши конденсаторы выполнены в полном соответствии с требованиями ГОСТ. Все модели выпускаемых конденсаторов – переносные и мобильные, т.е. имеют минимальный вес и допускают транспортировку наземным транспортом во время эксплуатации.
Сегодня мы выпускаем серийно линейку метрологических высоковольтных конденсаторов серии КГИ (конденсатор газовый измерительный) номинальным напряжением от 10 до 230 кВ, емкостью 50 пФ. Если Вам требуется конденсатор с другими значениями номинального напряжения и емкости, мы готовы в кратчайшие сроки разработать и изготовить для Вас требуемый эталон емкости.
Наши приборы эксплуатируются по всей территории России, и в странах ближнего зарубежья. Многолетняя практика использования наших приборов подтверждает прочность и надежность конденсаторов КГИ.
Технические характеристики конденсаторов
Номинальное напряжение, кВ |
10 (12)* |
Испытательное напряжение в течение 1 мин, кВ |
19 (22)* |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
50 ± 5 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
минус 5 ° С (lдо минус 50° С)* плюс 30 ° С (lдо плюс 50° С)* |
Номинальное давление заполнения , МПа |
0,1 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
145 х 260 |
масса, кг, не более |
3,1 |
* - по спецзаказу
Номинальное напряжение, кВ |
10 (12)* |
Испытательное напряжение в течение 1 мин, кВ |
19 (22)* |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
100 ± 5 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
минус 5 ° С (lдо минус 50° С)* плюс 30 ° С (lдо плюс 50° С)* |
Номинальное давление заполнения , МПа |
0,1 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
145 х 310 |
масса, кг, не более |
3,9 |
* - по спецзаказу

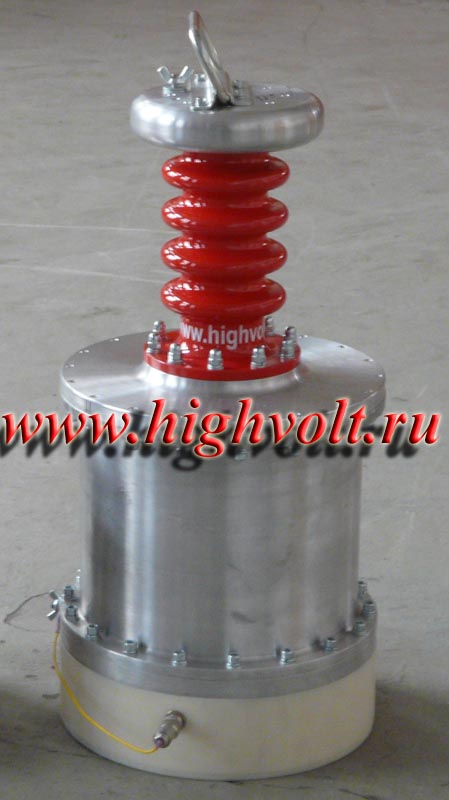

Номинальное напряжение, кВ |
25 |
Испытательное напряжение в течение 1 мин, кВ |
38.5 |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
500 +15 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
(ноль) 0 ° С плюс 30 ° С |
Избыточное номинальное давление заполнения , МПа |
0,35 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
250 х 510 |
масса, кг, не более |
20,1 |
Номинальное напряжение, кВ |
30 |
Испытательное напряжение в течение 1 мин, кВ |
45 |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
1000 ± 20 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
(ноль) 0 ° С плюс 30 ° С |
Избыточное номинальное давление заполнения , МПа |
0,4 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
250 х 540 |
масса, кг, не более |
24 |
Номинальное напряжение, кВ |
35 |
Испытательное напряжение в течение 1 мин, кВ |
54 |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
50 ± 5 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
(ноль) 0 ° С плюс 30 ° С |
Избыточное номинальное давление заполнения , МПа |
0,3 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
170 х 425 |
масса, кг, не более |
6,1 |
КГИ 42-1-50
Номинальное напряжение, кВ |
42 |
Испытательное напряжение в течение 1 мин, кВ |
61.5 |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
50 ± 5 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
(ноль) 0 ° С плюс 30 ° С |
Избыточное номинальное давление заполнения , МПа |
0,30 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
170 х 425 |
масса, кг, не более |
6,1 |
Номинальное напряжение, кВ |
42 |
Испытательное напряжение в течение 1 мин, кВ |
61.5 |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
310 ± 5 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
(ноль) 0 ° С плюс 30 ° С |
Избыточное номинальное давление заполнения , МПа |
0,35 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
250 х 520 |
масса, кг, не более |
18,8 |
Номинальное напряжение, кВ |
100 |
Испытательное напряжение в течение 1 мин, кВ |
125 |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
50 ± 5 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
(ноль) 0 ° С плюс 30 ° С |
Избыточное номинальное давление заполнения , МПа |
0,3 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
260 х 560 |
масса, кг, не более |
13 |
Номинальное напряжение, кВ |
200 |
Испытательное напряжение в течение 1 мин, кВ |
240 |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
50 ± 5 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
(ноль) 0 ° С плюс 30 ° С |
Избыточное номинальное давление заполнения , МПа |
0,3 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
450 х 970 |
масса, кг, не более |
41 |
Номинальное напряжение, кВ |
230 |
Испытательное напряжение в течение 1 мин, кВ |
265 |
Номинальная частота, Гц |
50 |
Класс точности , % , не хуже |
0,1 |
Емкость , пФ |
45 ± 5 |
tg d , не хуже |
5·10 -5 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее |
(ноль) 0 ° С плюс 30 ° С |
Избыточное номинальное давление заполнения , МПа |
0,3 |
Газовая среда |
элегаз (SF6) |
Габаритные размеры, мм |
490 х 1030 |
масса, кг, не более |
45 |
Мы продаем со склада
или изготовляем под заказ.

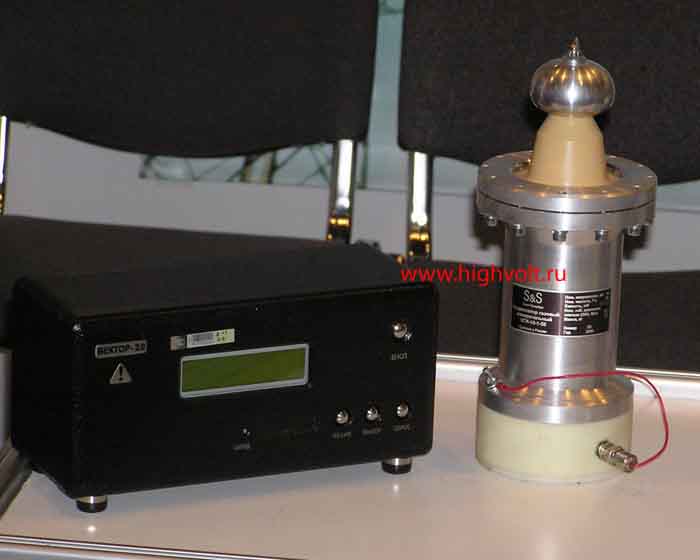

КГИ-10 и "Вектор"

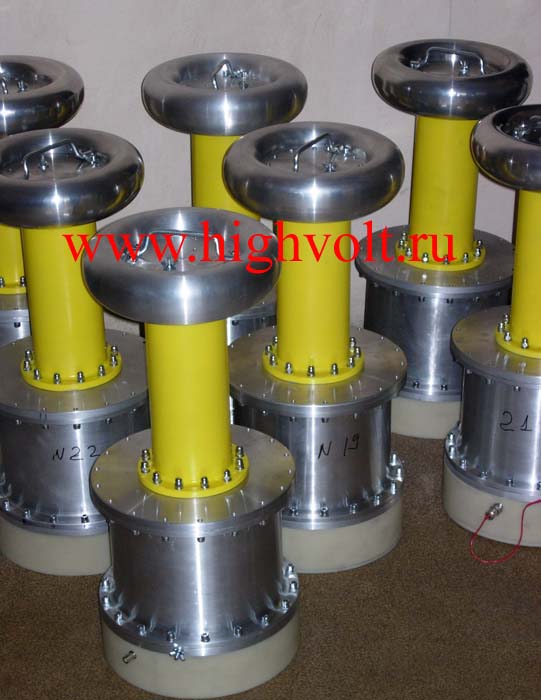

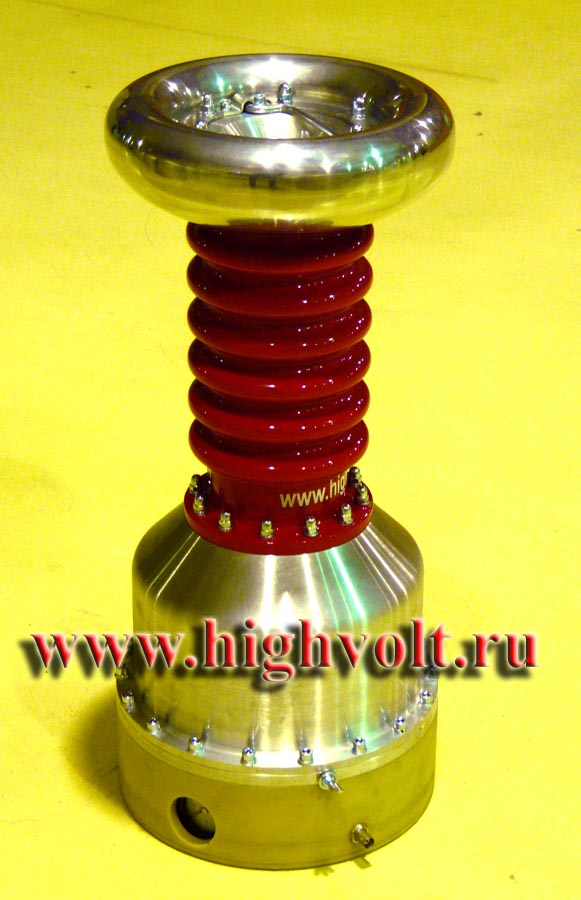

КГИ-100 на складе

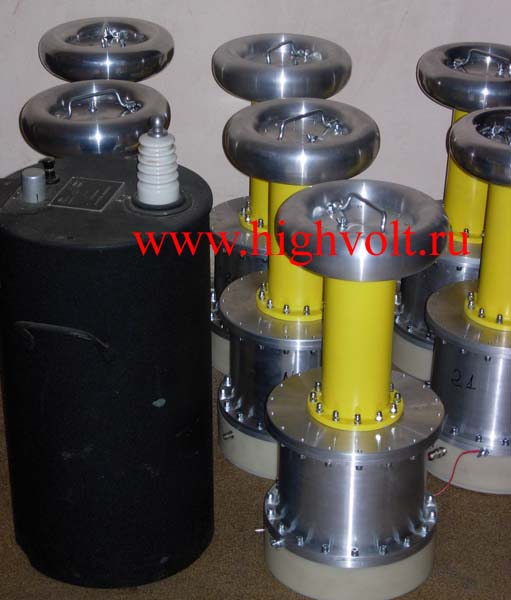

КГИ-100 и традиционный воздушный образцовый конденсатор на 10 кВ

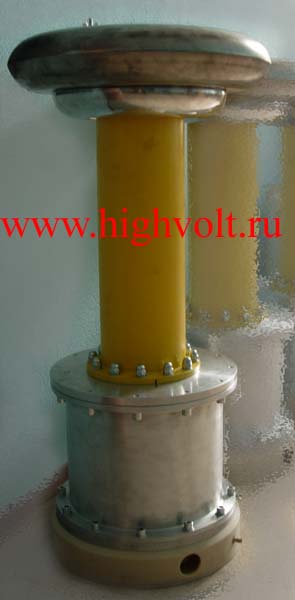

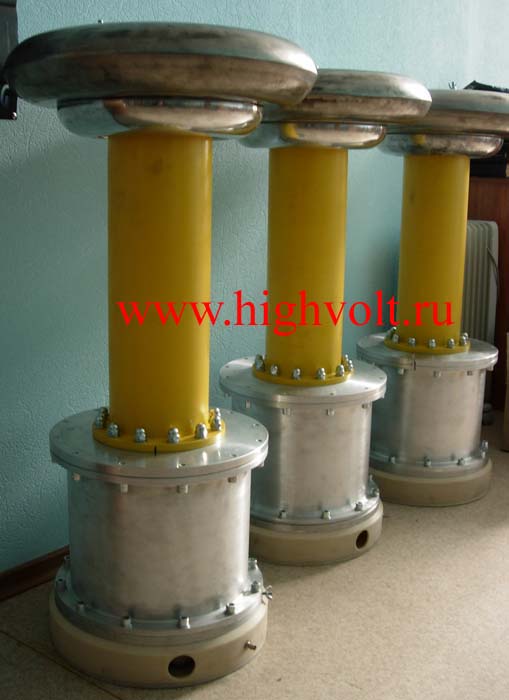

КГИ-200 на складе

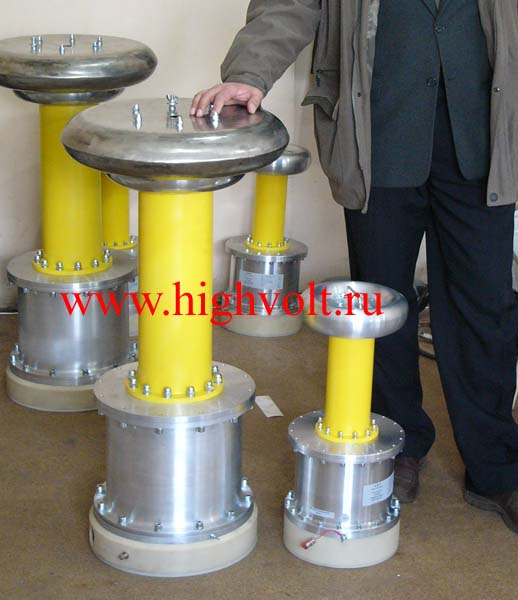

КГИ-100 и КГИ-200

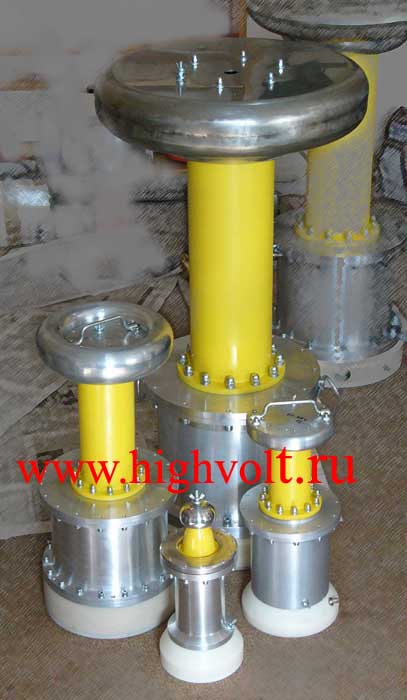

КГИ-10, КГИ-35, КГИ-100, КГИ-200

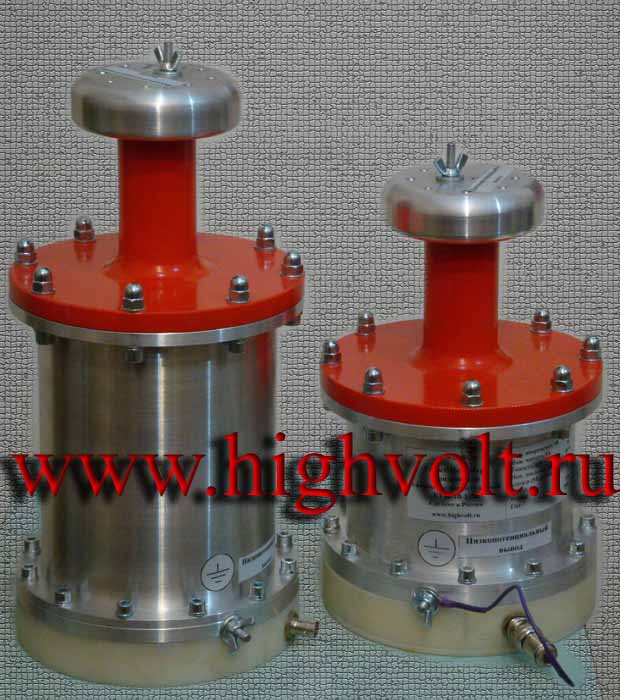

КГИ-10-1-100 и КГИ-10-1-50
КГИ-230-1-50
